鏈式起重舞台吊車使用手冊




611 1噸鏈式起重舞台吊車使用手冊

舞台吊車本體重量27公斤,尺寸400*257*140mm,起重能力1000公斤,極限破斷強度(Ultimate Breaking Force)7200公斤,IP55防護等級,起重鏈條規格 7*20mm。


📑 安裝和試用起重舞台吊車之前,請仔細閱讀配套的使用說明書.

請妥善保管說明書,以備後用.

內容目錄表


1 目錄 ........................................................................................................................................................................................ 1

2 安全說明 .................................................................................................................................................................................. 2

3 正確操作和維護的說明 ........................................................................................................................................................... 3

4 擔保 ......................................................................................................................................................................................... 4

5 貨物驗收 .................................................................................................................................................................................. 4

6 描述-技術特徵 ...................................................................................................................................................................... 5

6.1 鏈式舞台吊車型號 ................................................................................................................................................................ 6

6.2 主要局部配件 .................................................................................................................................................................... 7

6.3 鏈式舞台吊車的結構 ............................................................................................................................................................ 8

6.4 鏈式舞台吊車的尺寸和重量 ................................................................................................................................................. 8

6.5 鏈式舞台吊車的連接附件 ..................................................................................................................................................... 8

6.6 工作環境 ............................................................................................................................................................................ 8

7 安裝 ....................................................................................................................................................................................... 11

7.1 電源 ................................................................................................................................................................................. 11

7.2 起重組件 ........................................................................................................................................................................ 12

8 維護 – 更換 ........................................................................................................................................................................... 13

8.1 維護表 ............................................................................................................................................................................................13

8.2 潤滑 ................................................................................................................................................................................................14

8.3 鏈條 ................................................................................................................................................................................................15

8.4 吊鉤 ................................................................................................................................................................................................17

8.5 備件更換表 ....................................................................................................................................................................................18

8.6 技術特點 ........................................................................................................................................................................................19

8.7 舞台吊車的壽期 ...............................................................................................................................................................................20

9 排除故障(3 階段).............................................................................................................................................................. 21


2 安全說明

📑 警告!

📑 必須遵照下列安全說明以防止人身傷害或設備損壞。


✔ 切勿讓沒有資格的人員使用起重舞台吊車。

✔ 確認遵循了安全規則(人身安全設備、工作區域的清理、在需要遵守安全規則的地方張貼安全規則……)

✔ 運作過程中時刻準備按下緊急停止按鈕。這樣能夠禁用所有的功能。

✔ 切勿提升超過起重舞台吊車所標注的最大工作負載物。負載物的震動或與物體的意外碰撞會產生額外的載荷。

✔ 運作前,檢查負載物正確固定並安裝在吊鉤上。吊鉤的卡索板必須正確鎖緊。

✔ 切勿將吊鉤鉤架驅動到起重舞台吊車的底部。切勿將鏈條驅動到完全離開鏈袋直至鏈條尾部止動塊碰到起重舞台吊車的底部。這樣將弄斷鏈條並讓負載物掉落。

✔ 切勿用起重舞台吊車運載人。

✔ 切勿扭轉鏈條(比如:旋轉吊鉤鉤架……)

✔ 切勿在附近有人的時候輸送負載物。切勿讓吊鉤在人的上方經過,無論其上是否有負載物。✔ 切勿在負載物下行走。






切勿故意搖晃負載物;

切勿拆下吊鉤保險銷;

切勿懸吊在吊鉤的夾鉗

上(因為這樣存在損壞

吊鉤致使負載物掉落的危險);

始終要從地面吊起負載物,切勿在已升高的吊鉤上增加負荷。







3正確操作和維護的說明

📑 遵循下列說明以確保設備的良好狀況並保證產品安全


✔ 切勿通過電纜來移動或提升起重舞台吊車。

✔ 無配套支座時不得放下起重舞台吊車,以避免破壞起重舞台吊車下方的組件 (電纜、起重鏈、電纜壓蓋、鏈袋……)。

✔ 只有經過學習並獲得授權的技術人員方可對起重舞台吊車進行維修。 未經製造者的許可不得改動安全零件的數值和調節器,也不得超出說明書內的限值。

✔ 未經製造者或受訓的維護代理之授權,切勿修理或改裝起重舞台吊車。

✔ 未經製造者或受訓的維護代理之授權,切勿停止、調節或拆卸起重舞台吊車上安裝的限位開關或制動器。

✔ 切勿使用起重舞台吊車去拽拉、抖動或斜拉物體。

✔ 切勿觸碰移動中的零件。

✔ 若身體條件不適,切勿操作起重舞台吊車。

✔ 若起重舞台吊車維修不善(磨損、變形……),切勿使用。

✔ 切勿讓起重舞台吊車遭受嚴重的震動。

✔ 切勿將起重鏈用作吊索。

✔ 切勿在操作者操作起重舞台吊車時分散其注意力。

✔ 若沒有必要,切勿讓負載物懸掛著。

✔ 切勿將起重舞台吊車作為焊接地線。

室外使用時必須盡可能採取保護措施以防止惡劣天氣。起重舞台吊車必須蓋好防止水流進鏈袋。鏈袋底部須有排水孔。
室外使用時必須盡可能採取保護措施以防止惡劣天氣。起重舞台吊車必須蓋好防止水流進鏈袋。鏈袋底部須有排水孔。

✔ 切勿將起重舞台吊車用作預期用途和場所以外的用途和場所。

✔ 若需用手移動舞台吊車,應以推動負載物物來進行。

✔ 切勿將安全零件(末端緩衝器,緊急停止……)用作操作零件。

✔ 切勿使用不必要的控制(避免使用按鈕的寸動-停止-啟動操作)。 否則會造成起重舞台吊車的過熱甚至損壞。

✔ 切勿用非許可的電源運行起重舞台吊車(電壓不足或電壓過高,無相位 )。

✔ 搬運起重舞台吊車時要使用其專門為搬運而設置的結構或專門的裝置,或用其原包裝搬運。

✔ 切勿將起重舞台吊車暴露在有腐蝕性的大氣中(溫度、酸性……)。

✔ 確保起重舞台吊車始終保持潔淨並有防腐保護(潤滑……)。

✔ 須在正常工作條件下使用起重舞台吊車(周圍溫度、大氣……)。室外使用時必須盡可能採取保護措施以防止惡劣天氣。起重舞台吊車必須蓋好防止水流進鏈袋。鏈袋底部須有排水孔。

✔ 存放起重舞台吊車于正常工作位置(空載),避免腐蝕性大氣(灰塵、濕度)。必須由專業人員安✔ 裝起重舞台吊車。根據本手冊的說明對運動零件,包括鏈條,進行清潔和潤滑。必須用符合起重舞台吊車型號的原配件更換起重舞台吊車的零件。切勿使用可疑備件或不知來源的零件。

✔ 確保限位停止開關在正確的位置上。

✔ 確保起重舞台吊車所附著的結構和支撐起重舞台吊車的結構正常,符合安全規範。

✔ 必須依照本手冊的說明定期維護鏈式舞台吊車。

✔ 須根據本手冊的指示定期保養起重舞台吊車。

✔ 據本手冊的說明對運動零件,包括鏈條,進行清潔和潤滑。必須用符合起重舞台吊車型號的原配件更換起重舞台吊車的零件。切勿使用可疑備件或不知來源的零件。


✔ 切勿將負載物物傾斜拉動,最大的允許角度為10度。

✔ 移動負載物物前確認其已正確平衡。避免只通過一個點提升負載物物。使用適當的附件(吊索、起重橫樑…)。注意要搬運的負載物物的重心。

✔ 用於懸掛負載物物的元件必須與負載物物無關的獨立部分(最好是軟吊帶而不是剛性樑)。

✔ 移動負載物時,確保負載物抬升的高度足以離開周圍的機器和其它物體。確保起重舞台吊車在提升負載物前與負載物成垂直角度。

✔ 使用天車或行車時要避免搖擺負載物或吊鉤。若有幾種速度可供選擇,在啟動和制動操作時務必採用低速。

✔ 使用幾台起重舞台吊車移動單個負載物時必須由有經驗的監督者進行監督。必須採取所有必要的預防措施以確保負荷的分配並避免某台起重舞台吊車超載。進行該項操作前必須仔細檢查所有起重舞台吊車。

✔ 若發生危險操作或如果起重舞台吊車出現問題時(異常響聲、異常動作……),請通知必要的人員。


4 擔保

我們的電動鏈式舞台吊車自交付之日起有一年的保固。

若因為經銷商的不可控原因而導致交付延遲,所延遲的時間不得超過3個月。

若鏈式舞台吊車的使用(安裝)被迫延遲,則必須請求順延擔保的時間(一次順延不得超過3個月)並獲得書面的確認。

經銷商必須排除因原理、製作、零件或材料本身引起的所有運行故障。


📑 保固不包括正常的磨損,也不包括因缺乏經常的和定期的維護而導致的故障。保固不包括因缺乏監管、操作失誤、不當使用鏈式舞台吊車,尤其是超載、側拉、電壓不足、電壓過量或接線出錯等原因引起的損壞。

若由未經授權的一方或未經原廠的事先許可而進行的零件拆裝、改裝或換裝(機械零件或電子元件),則保固不適用。


在保固期內,經銷商將免費更換或修理經有資格的經授權的技術服務部門所檢驗並確認的破損零件。 保固不包括任何其它的服務或賠償。通常,保固所適用的修理是在經銷商或授權代理的車間進行的。當設備的修理在上述車間以外的地方進行且由經銷商或授權代理員工以外的人員執行時,拆裝的勞務費用必須由經銷商承擔或授權代理承擔。所更換下來的零件是經銷商的財產,必須歸還經銷商,送還拆換零件的費用由經銷商承擔。


5 貨物驗收

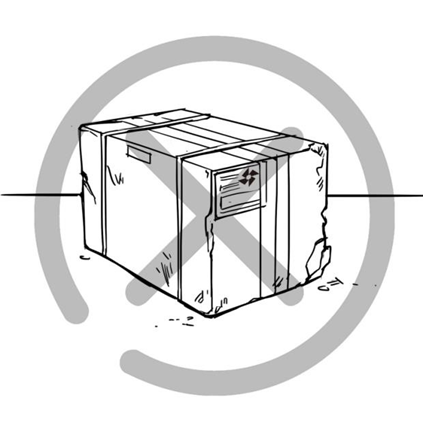

檢查包裝的外觀,確認其完整無缺。

否則,請按要求通知供應商。

檢查舞台吊車是否符合訂單。

出於運輸的原因,鏈袋交貨時有可能未組裝。


6 描述-技術特徵

6.1 鏈式舞台吊車型號

鏈式舞台吊車序號位於鏈式舞台吊車機身和電氣外殼內的鏈式舞台吊車銘牌。


CSA 標籤鏈式舞台吊車的鏈式舞台吊車銘牌


1

產品名稱

2

機構工作等級

3

起重重量

4

鏈條的直徑和節距

5

馬達額定功率

6

產品型號

7

外殼的防護等級類型

8

鏈式舞台吊車速度(高/低)

9

電壓、馬達的相數和頻率

10

通用產品識別號

注意:上圖的實例資料僅用於圖說參考,實際諸元請參閱各別吊車銘牌。



6.2 主要配件


項次

名稱

數量

1

齒輪箱框架

1

2

馬達

1

3

制動器

1

4

封板密封墊

1

5

刹車側端蓋

2

6

封板

1

7

裝飾板

1

8

鏈袋

1

9

護導鏈器

1

10

出鏈口板

1

11

出鏈口裝飾框

1

12

PCB板

1

13

齒輪組

1

14

齒輪箱蓋

1

15

裝飾板

1

16

舞台吊車吊鉤

1

📑 您所購買的鏈式舞台吊車只能用於升降最大重量等於額定載荷的負載物。

📑 鏈式舞台吊車使用壽命的長短取決於其所懸吊的重量、平均執行時間、啟動次數和維護。


6.3 鏈式舞台吊車的結構

傳動鏈

1 制動器

2 馬達

3 齒輪

4 鏈輪


6.4 鏈式舞台吊車的尺寸和重量

請參考尺寸圖。


6.5 鏈式舞台吊車的連接附件

1.吊鉤連接

2.採用聯軸件的L或//附件


6.6 工作環境

環境溫度: -20°C 到 +40°C

防護等級: 標準IP55

側拉角≤10°

噪音等級:≤80分貝


7 安裝

✔ 鏈式舞台吊車的使用壽命取決於其安裝的方式。

✔ 安裝、使用和維護鏈式舞台吊車時必須嚴格遵循本手冊的說明。

✔ 任何違反我們說明使用方法都可能是危險的。在這種情況下,生產商不承擔任何責任。完整✔ 閱讀並理解本手冊後方可使用舞台吊車。

✔ 將本手冊放在舞台吊車附近,操作者和維護人員可拿到的位置。

✔ 確實遵循安全規則(安全帶、工作區域的清理、在需要遵守安全規則的地方張貼安全規則……) 執行:

✔電源連接 (適用於電源連接)。

✔鏈箱的裝配 (適用於鏈箱)。

✔ 檢查吊鉤是否正確安裝檢查導鏈機構的鎖緊力距,用本手冊所規定的力矩鎖緊盤和鏈條(適用於:螺桿旋緊力矩)。

✔ 檢查鏈條沒有被扭彎。


⭕ 一旦完成這些檢查,根據下列說明進行(準備隨時按下緊急停止按鈕)。

✔ 對鏈條進行潤滑然後開始空載運行鏈條一段時間。

✔ 空載運轉時檢查吊鉤對應於控制箱上的箭頭所指示方向上的動作。

✔ 檢查制動器的運轉:提起額定的負荷然後降低。

✔ 在您裝有我們鏈式舞台吊車的設備上用額定負荷的+10%進行動態測試然後用額定負荷的+25%進行靜態測試。






7.1 電氣

📑 在電氣箱內進行任何操作前必須確認鏈式舞台吊車的電源被斷開。

📑 隔離開關必須安裝在距離鏈式舞台吊車最遠不超過6公尺的位置。

7.1.1 電源連接

✔ 使用者必須提供電源電纜、保險絲和電源隔離開關(參考配線圖)。

✔ 檢查確認鏈式舞台吊車使用了正確的電源系統。檢查確認電壓的變化不超過額定值的+ 5%。

✔ 平衡電源。

✔ 確認鏈式舞台吊車電源開關被切斷。

✔ 切勿使用接線柱(燈架接線頭等)將電源電纜連線到舞台吊車上。

✔ 切勿使用剛性電纜或與下列說明不符的電纜給舞台吊車提供電源。

✔ 切勿繞開隔離開關、電源開關或安全設備的限制。

✔ 切勿封鎖、調節或拆下限位止檔或開關使其超過被允許的上限和下限。


7.1.2連接:

• 取下控制箱蓋。

• 檢查確認接線端子都已正確旋緊。

• 關上控制箱。

• 檢查電纜線是否符合鏈式舞台吊車的最低運轉需求:

⭕ 電源: 1,50 mm2

⭕ 輔助電流 : 0,75 mm2

⭕ 控制箱/鏈式舞台吊車 : 1,00 mm2


📑 切勿改變控制箱或鏈式舞台吊車內部線路的行進方向標籤。


7.2 起重組件

📑 只能使用生產商所生產的原裝鏈。

📑 切勿將起重鏈用作吊索。

📑 切勿扭彎起重鏈。

📑 切勿將鏈條捆在鏈箱內。

📑 對鏈條進行經常性的清潔和潤滑並每天檢查其是否處於良好的狀態。


7.2.1 安裝集鏈袋

集鏈袋連接零件固定在舞台吊車外殼。
集鏈袋連接零件固定在舞台吊車外殼。
安全扣將集鏈袋固定在吊車箱體連接環。
安全扣將集鏈袋固定在吊車箱體連接環。

8 維護 – 更換

8.1維護表

檢測項目

周期*

客戶端專業資格要求

鏈條外觀檢查

每天

操作員

鏈條的清潔與潤滑

每月

操作員

測量鏈條的磨損程度

每季

操作員

測量吊鉤的磨損程度

每年

專業資格電氣技術員

從動鏈輪的潤滑

每年

操作員

潤滑齒輪

終身潤滑

📑 *根據各國法規不同,應依法縮短檢查周期 。

📑 如果鏈式舞台吊車使用頻繁,並且經常承載最大裝載量,或工況環境嚴苛,為了更好的維護機器,以上週期應適當縮短。


8.2潤滑


位置

零件

間隔

1

鏈條

根據用途,潤滑間隔從一個月到一年不等。

注意:僅潤滑指示的組件。其它部分有終身潤滑。


1

鏈條

•為了延長鏈條的使用壽命,建議定期潤滑鏈條。

•根據用途,潤滑間隔從一個月到一年不等。

•應在出現腐蝕或乾燥跡象之前進行潤滑。

•使用合適潤滑油對鏈進行潤滑。鏈潤用潤滑劑應為具有可滲透性、防水、無粘性的油脂或潤滑油。

•過渡潤滑鏈條可能導致滴油。



2

齒輪

使用潤滑油潤滑。潤滑油將持續到鏈式舞台吊車的設計工作週期。

定期為鏈條潤滑
定期為鏈條潤滑

8.3鏈條

測量鏈上磨損度

注意:應定期檢查鏈的磨損、生銹和腐蝕。

1

✔ 目視檢查目視檢查是否存在溝槽、刻痕、焊接飛濺、腐蝕或扭曲的鏈節和鬆弛鏈條。檢查鏈節之間支撐面是否磨損。

✔ 如果鏈條中的鏈節表面存在過度凹痕、腐蝕、刻痕、溝槽、扭曲或磨損,應使用工廠批准的鏈條更換。



2

測量鏈節厚度(d) 測量鏈條幾個點的尺寸(d)並計算尺寸(dm)。

dm=(d1+d2)/2≤0.9*dn dn=標稱

t=節距準則:




鏈條尺寸

d*t

4x11

5x14

7x20

dn

4

5

7

P max

[mm] (英寸)

3.6 (0.142)

4.5 (0.177)

6.3 (0.248)

注意:只使用“刀刃”卡尺,以消除未測量完整節距造成錯誤讀數的可能性。


測量伸長(P)在鏈條的不同區域測量P值,即跨的11個鏈節的節距。

標準:

*注意:根據 ISO 7592,伸長為 2%



鏈條尺寸

d*t

4x11

5x14

7x20

dn

4

5

7

P max

[mm] (英寸)

123.42 (4.859)

​157.08 (6.184)

224.4 (8.835)

注意:如果超出這些限制,必須立即更換鏈條。在這種情況下,還應檢查鏈條和鏈輪的磨損,並且應在必要時予以更換。


注意:既是只有一個鏈環存在任何方式的缺陷,必須更換該鏈條。


注意


​不要因為負載鏈條的測量值符合安全值就認為它是安全的。需考量其他因素,例如前面目視檢查中提到的那些因素也可能導致鏈條不安全而需要更換,即使它還遠沒有達到伸長率更換標準。

注意


重複在鏈條的同一個點上停停走走會對鏈齒輪的2-3個鏈環造成較嚴重的磨損。

📑 在鏈條同一位置的反復停機與啟動會給正時鏈條中的2到3節鏈環造成更嚴重的磨損。


不要扭曲上升中的鏈條  (旋轉帶鉤滑車)
不要扭曲上升中的鏈條 (旋轉帶鉤滑車)

8.4 吊鉤

檢查吊鉤開口測量吊鉤磨損

必須定期檢查懸掛和起重吊鉤的磨損。損壞的安全片必須馬上更換。


目視檢查吊鉤表面不應有明顯鏽跡、焊接飛濺、深裂紋或溝。檢查化學品損壞、變形、裂紋或從伸直吊鉤平面扭曲

10 度以上或開裂,使吊鉤搭扣能夠繞過吊鉤尖。



警告


若吊鉤扭曲或開口過大,則表示起重舞台吊車使用不當或超載。必須對起重舞台吊車的其他承載零件的損壞情況進行檢查。

測量底部吊鉤開口(a2)如起重吊鉤的最大尺寸(a2)大於初始尺寸15%,應更換吊鉤。

準則:



吊鉤尺寸

A2 / X 最大值(mm)(英寸)

012

25.3(0.996)

020

28.75(1.132)

04

34.5(1.358)

08

41.4(1.630)

測量頂部吊鉤開口如吊鉤的最大尺寸(X)大於初始尺寸15%,應更換吊鉤。



注意:吊鉤尺寸為標稱尺寸,因為它們沒有公差控制。吊鉤全新使用時,必須對開口(a2 / X)進行參考測量。


8.5 備件更換表

經較長儲存期後或在售後服務的年檢時,請檢查保險裝置(制動器等)的功能與設置,若有任何零件變形或發現任何異常磨損,必須更換該零件。

📑 更換任何配件前請切斷電源。


備件

更換方

人員資格

上部鏈條導軌

原廠專業人員

認證電工

輸出軸

原廠專業人員

認證電工

PG 電纜

原廠專業人員

認證電工

齒輪輸入軸 + 調整螺母

原廠專業人員

認證電機技術員

馬達端蓋

原廠專業人員

認證電機技術員

傳動裝置 (1st/2nd 級)

原廠專業人員

認證電工

制動器蓋/端蓋密封

原廠專業人員

認證電機技術員

其它密封與O形圈

原廠專業人員

認證電機技術員

制動器

原廠專業人員

認證電工

制動端蓋

原廠專業人員

認證電機技術員

下部鏈條導軌

原廠專業人員

認證電機技術員

電氣箱

原廠專業人員

認證電工

PC-板

原廠專業人員

認證電工

插銷

客戶

認證技術員

鏈條

客戶

認證技術員

📑 任何零件更換後,請先試運轉舞台吊車。


8.6 技術特點

基本技術規範可以在鏈式舞台吊車的銘牌上找到。在本章中您可以看到更廣泛的技術規範。

技術資料


額定負載

1000 公斤

捲揚高度

25 公尺

電源

3相/ 400V/50 HZ 或3相/ 220V/60 HZ

起重速度

4 m/min

緊固力矩

推薦的鋼鐵緊固力矩如下表所示

說明

表中顯示的數值是額定數值。在實務中,例如用於潤滑的螺栓,就需要使用更高的扭矩。

鎖緊力矩

螺栓尺寸

強度8.8

強度10.9

[牛頓*米]

[英尺*磅]

[牛頓*米]

[英尺*磅]

M4

2.7

2.0

4.0

2.9

M5

5.4

4

7.9

5.8

M6

9.3

6.8

14

10.3

M8

23

17

33

24

M10

45

33

66

48.5

M12

77

56.6

115

84.6

M14

125

92

180

132

M16

190

140

280

206

M18

275

202

390

287

M20

385

283

550

404

M22

530

390

750

552

M24

660

485

950

366

M27

980

721

1400

1030

M30

1350

993

1900

1398

注意:建議在拆除自鎖螺母後都更換新螺母。自鎖螺母最多可以重複使用5次。

8.7 舞台吊車的壽期

如果舞台吊車使用時間達到FEM 等級,所有的零件必須經授權的代理商或原廠檢查。未經授權代理商或原廠授予使用許可,不得繼續使用。,

報廢機器之前請除去所有的潤滑脂與潤滑油。


9 排除故障(3 階段)

問題

原因

解決方案


鏈式舞台吊車不能正常工作

急停開關按鈕已啟動

停用急停開關按鈕

觸發保險絲

更換保險絲

啟動溫度控制(可選)

冷卻

接觸器終端螺絲鬆動

鎖緊螺絲

主開關關閉

開啟主開關

無法吊起負載物

超載

減少負載物

制動距離超過10CM

制動襯片磨損

更換制動,必要時更換制動元件

在起重負載時,出現異常噪音

鏈條零件未潤滑

潤滑零件

鏈條磨損

更換鏈條

鏈輪或鏈條導板磨損

更換鏈輪或鏈條導板

隨動鏈輪磨損

更換鏈輪

電源相位缺相

檢查三個相位的接點

齒輪採用高強度合金鋼,高精度,7級磨齒工藝。整機運轉靜音,可低至60分貝。
齒輪採用高強度合金鋼,高精度,7級磨齒工藝。整機運轉靜音,可低至60分貝。
